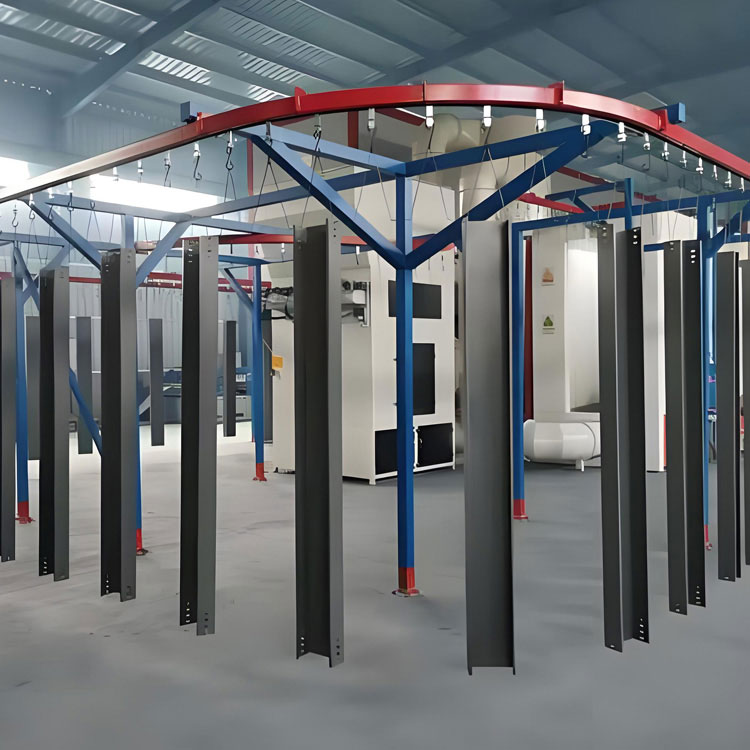

Assemblagelijn voor het schilderen van kabelgoten

Qingguo Intelligent is een Chinese fabrikant en leverancier die voornamelijk de assemblagelijn voor het schilderen van kabelgoten produceert met vele jaren ervaring. Het ontwerp van de assemblagelijn voor het schilderen van kabelgoten heeft tot doel de productie-efficiëntie en coatingkwaliteit te verbeteren, waarbij gebruik wordt gemaakt van moderne automatiseringsapparatuur om een ​​soepele verbinding tussen elke stap te garanderen. Dit systeem kan de arbeidskosten effectief verlagen en de productconsistentie en betrouwbaarheid verbeteren. Als u meer gedetailleerde technische of toepassingsinformatie nodig heeft, kunt u deze op elk gewenst moment vragen!

Productieproces van de assemblagelijn voor het schilderen van kabelgoten

1. Voorverwerkingsfase:

-Reiniging: Verwijder olie en roest van kabelgoten om ervoor te zorgen dat het oppervlak vrij is van stof, vet en oxiden. Veel voorkomende reinigingsmethoden zijn onder meer zuurwassen, alkalisch wassen en ultrasoon reinigen.

-Fosfateringsbehandeling (optioneel): Vorm een ​​laag fosfaatfilm op het oppervlak van het staal om de hechting en corrosieweerstand van de coating te vergroten.

2. Droogfase:

-Geleid de bewerkte kabelgoot door een droger om oppervlaktevocht te verwijderen en het spuiteffect te garanderen.

3. Spuitfase:

-Spuitpistoolselectie: Kies het juiste spuitpistool (zoals een luchtspuitpistool of een elektrostatisch spuitpistool) op basis van de eigenschappen van de coating.

- Coatingvoorbereiding: Verdun en meng poeder- of vloeibare coatings op de juiste manier volgens de productvereisten.

-Spuitproces: Spuit de voorbereide coating gelijkmatig op het oppervlak van de brug om een ​​uniforme laagdikte te garanderen en geen gemiste spuitbeurten te voorkomen.

4. Uithardingsfase:

-Voer een thermische uithardingsbehandeling uit op de gespoten kabelgoot. Door verhitting in een oven ondergaat de coating een chemische reactie en stolt, waardoor een sterke coating ontstaat.

5. Kwaliteitscontrole:

-Inspecteer het uiterlijk en de dikte van de coating om naleving van de kwaliteitsnormen te garanderen. Als het niet gekwalificeerd is, moet het opnieuw worden verwerkt.

6. Verpakking en opslag:

-Verpak ten slotte de gekwalificeerde kabelgoten en bewaar deze voor verzending.

Uitrustingsstructuur van de assemblagelijn voor het schilderen van kabelgoten

De assemblagelijn voor het schilderen van kabelgoten bestaat doorgaans uit de volgende onderdelen:

1. Voorverwerkingsapparatuur:

-Reinigingsmachine: gebruikt voor het reinigen en verwijderen van oppervlakteoxiden van kabelgoten.

-Fosfateringstank: Als fosfatatiebehandeling wordt gebruikt, moeten overeenkomstige fosfateringstanks worden geconfigureerd.

2. Droogmachine:

-Een gebruikelijke methode voor het verwijderen van water na het reinigen door middel van verwarmingstechnologie is een heteluchtdroger.

3. Spuitapparatuur:

-Spuitmachine: een elektrisch of pneumatisch spuitpistool dat wordt gebruikt voor het spuiten van coatings.

-Elektrostatische spuitapparatuur: verhoogt de hechting van coatings en verbetert de spuitefficiëntie.

4. Uithardingsoven:

-Apparatuur die het uitharden van coatings met succes kan voltooien, omvat infrarooduithardingsovens of heteluchtcirculatieovens.

5. Transportsysteem:

-Pijpleidingtransportapparatuur: het kan een kettingtransporteur of een trommellijn zijn, die wordt gebruikt om kabelgoten van het ene proces naar het volgende te transporteren.

6. Automatiseringscontrolesysteem:

-Over het algemeen uitgerust met een PLC-besturingssysteem, wordt het gebruikt om het beheer van verschillende schakels in de assemblagelijn voor verfspuiten te automatiseren en de algehele productie-efficiëntie te verbeteren.
